Все системы вентиляции требуют автоматизации и оборудуются щитами автоматики, таким образом кондиционирование воздуха становится более безопасным, а управление более упрощенным.
Функции щитов автоматики для вентиляции
Щиты автоматики выполняют множество функций по регулированию работы систем вентиляции, а именно:
- включение и выключение системы вентиляции
- индикация состояния оборудования
- защита от неправильного подключения питающего напряжения и короткого замыкания
- управление производительностью вентиляционной установки
- индикация состояния воздушных фильтров
- защита от перегрева электродвигателей
- защита калорифера от замерзания
- поддержка и контроль температуры воздуха на входе вентиляционной установки и в помещении
- обеспечение возможности применения временного алгоритма управления

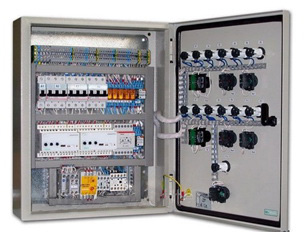

Рисунок 1. Внешний вид щита автоматики
Щит автоматики может быть как отдельным на каждую систему, так и общим на несколько систем. Однако, в рамках одного щита редко удается объединить две приточные системы. В то же время щит, объединяющий приточную и вытяжную (или приточно-вытяжную) системы, встречается достаточно часто.
Стандартный щит автоматики для приточно-вытяжной установки с водяным калорифером имеет следующий функционал:
- управление вентиляторами притока и вытяжки
- индикация работы вентиляторов притока и вытяжки
- сблокированное включение/отключение приточного и вытяжного вентиляторов
- переключение между режимами „Зима / Лето“
- поддержание заданной температуры воздуха
- многоуровневая система защиты от замерзания калорифера, включающая:
- постоянный контроль температуры воздуха на выходе из калорифера
- управление циркуляционным насосом на узле обвязки, обеспечивающим постоянный поток воды через калорифер
- управление приводом клапана с возвратной пружиной для закрытия воздухозаборного клапана при выключении вентилятора или при пропадании напряжения питания
- постоянный контроль температуры обратной воды в калорифере во всех режимах работы, в том числе и в режиме стоянки
- защита вентиляторов от перегрева
- защита от перекоса фаз или пропадания одной фазы
- защита при коротком замыкании или перегрузке
- индикация и отключение системы при загрязнении фильтра
- отключение установки в случае пожара
В целом же уровень автоматизации и контроля систем следует выбирать в зависимости от технологических требований, экономической целесообразности и задания на проектирование. Дистанционный контроль и регистрацию основных параметров в системах вентиляции и кондиционирования следует проектировать в зависимости от технологических требований, а также с учетом требований задания на проектирование.
Управление нагревом приточного воздуха
Пожалуй, одна из основных функций системы автоматики – контроль нагрева приточного воздуха в зимнее время года.
Как известно, существуют электрические и водяные нагреватели. В случае электрических нагревателей, с токи зрения регулирования, речь идет о подключении или отключении ступеней нагрева. При этом, соответственно, повышается или снижается температура воздуха на выходе.
Сложнее система автоматики для водяных нагревателей. Здесь происходит управление трехходовым клапаном в узле обвязки калорифера. Повышая или понижая расход воды, поступающей в калорифер, регулируется температура воздуха на выходе. Кроме того, в случае отсутствия движения воды (например, при поломке насоса) автоматика калорифера не должна допустить замерзания остатков воды за счет холодного наружного воздуха.
Некоторые правила построения систем автоматики
Размещение щитов автоматики предпочтительно вблизи от центрального оборудования систем вентиляции. Выполнение данного требования позволит оперативно отслеживать изменения в системе после выполнения тех или иных действий на щите автоматики.
В зданиях и помещениях, оборудованных системами противодымной вентиляции, следует предусматривать автоматическую пожарную сигнализацию. Это актуально для любых компаний.
Датчики контроля и регулирования параметров воздуха следует размещать в характерных точках, где они не подвергаются влиянию нагретых или охлажденных поверхностей.
Для систем с переменным расходом приточного воздуха следует предусматривать блокировочные устройства для обеспечения минимального расхода наружного воздуха. Это даст возможность всегда гарантировать хотя бы минимальный приток.
Если система автоматики связана и с тепловыми завесами, то включение воздушной завесы следует блокировать с открыванием ворот и дверей. Это позволит избавиться от лишних включений и повысить энергоэффективность решения.
