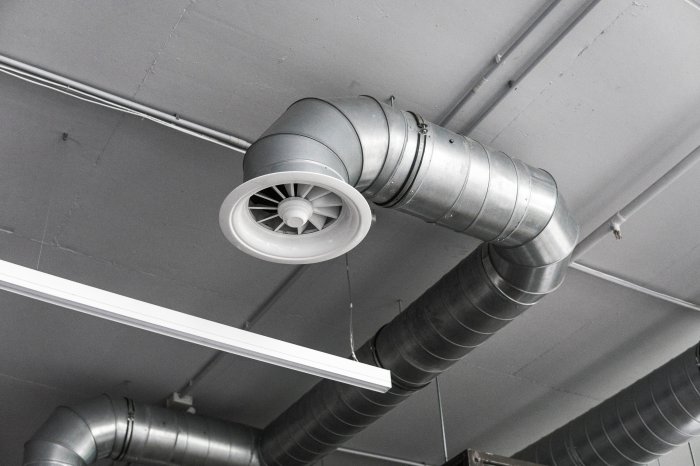

Состав вытяжной системы вентиляции

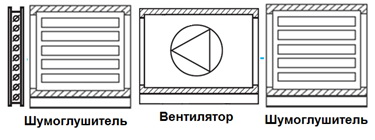

Рисунок 1.Схема вытяжной системы вентиляции.
Вытяжные системы вентиляции включают в себя меньше элементов, нежели приточные системы, так как осуществлять фильтрацию и нагрев воздуха не требуется. Поэтому состоят, как правило, из следующих элементов:
- наружная решетка
- воздушный клапан
- шумоглушитель
- вентилятор
Компоновка вытяжной системы вентиляции представлена на рисунке 1.
Кроме того, отметим, что существуют и ещё более простые системы вентиляции. В частности, в санузлах иногда просто в вытяжную шахту встраивают компактные вентиляторы. В этом случае никаких дополнительных элементов, кроме самого вентилятора (см. рис. 2) и в некоторых случаях воздушного клапана, не потребуется.
Основы проектирования вентиляции
Рисунок 2. Вентилятор для санузлов и душевых комнат.
При проектировании вытяжных систем вентиляции следует строго придерживаться правила несмешивания воздуха из разных зон. Нарушение этого правила может привести к самым разным последствиям.
В одних случаях это будет распространение запаха из технологических помещений (например, из кухни) в более чистые помещения (например, в офисные помещения).
В других случаях речь может идти о пожарной безопасности объекта в целом. В частности, при объединении в одну вытяжную систему помещений с разной категорией пожароопасности (например, архивов, производственных цехов и офисных помещений) существенно повышается риск увеличения ущерба при пожаре.
Кроме того, санузлы могут обслуживаться только отдельной вытяжной системой. Тоже касается кухонь, лабораторий, автомастерских и т.п.
Для систем общеобменной вентиляции следует предусматривать блокировку включения и выключения приточной и вытяжной систем для того, чтобы соблюсти воздушный баланс в помещениях. Например, если группу помещений обслуживает приточная система (П1) и вытяжная система (В1), то они должны работать одновременно.
С одной приточной системой может быть объединено несколько вытяжных, например: приточной системе группы помещений (П1)соответствует вытяжная система группы помещений (В1) + вытяжная система для санузлов (В2). Однако несколько приточных систем никогда не могут быть объединены с одной вытяжной системой.
При расчете расхода воздуха для некоторых помещений используются следующие данные:
- от кухонной электроплиты объем вытяжки должен составлять 60 м 3 /ч
- от кухонной газовой плиты — 90 м 3/ч
- из совмещенного (душ + унитаз) санузла в квартире — 50 м 3 /ч
- от отдельно размещенного туалета, либо ванной комнаты — 25 м 3 /ч
- из общественного туалета — 50 м 3 /ч от каждого унитаза и 25 м 3 /ч от каждого писсуара
