Промышленные объекты и производственные площадки оснащаются системами вентиляции, причем к ним в этих условиях предъявляются дополнительные требования.

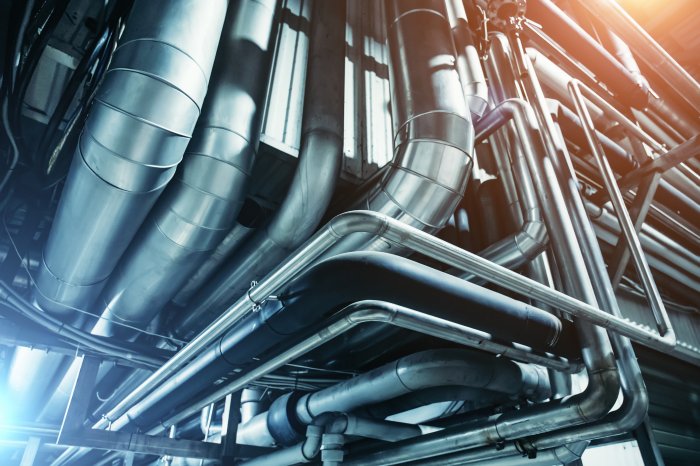

Промышленная вентиляция отличается не только размерами, но и наличием специфических элементов. Поскольку в промышленности зачастую выделяются вредные вещества, то производственная вентиляция оснащается мощной системой фильтров на выброс. Это позволяет не наносить существенный вред окружающей среде.
Кроме того, на многих производствах для спасения людей в случае выброса опасных веществ в цех промышленная вентиляция (т.е. традиционная приточно-вытяжная вентиляция) дополняется мощной аварийной вентиляцией.
Нормативная документация по вентиляции промышленных предприятий
При проектировании производственной вентиляции необходимо придерживаться требований следующих нормативных документов:
- СН 245-71 — «Санитарные нормы проектирования промышленных предприятий»
- СНиП 2.09.03-85 – «Сооружения промышленных предприятий»
Причем норматив СН 245-71 декларирует общие требования к промышленным объектам, а в СНиПе 2.09.03-85 содержатся различные требования в зависимости от назначения объекта. В нем рассматриваются такие объекты как:
- Подвалы; тоннели и каналы; опускные колодцы и емкостные сооружения для жидкостей и газов
- Резервуары для нефти и нефтепродуктов (стальные и железобетонные); газгольдеры и сооружения для сыпучих материалов
- Закрома и бункера
- Силосы и силосные корпуса для хранения сыпучих материалов
- Конвейерные и пешеходные галереи и эстакады
- Высотные сооружения
Основные требования к системам производственной вентиляции
Общеобменную приточно-вытяжную вентиляцию производственных помещений без естественного проветривания следует проектировать, предусматривая не менее двух приточных и двух вытяжных вентиляционных установок производительностью каждой не менее 50 % требуемого воздухообмена.
При проектировании вентиляции и воздушного отопления допускается предусматривать рециркуляцию воздуха в холодный и переходный периоды года. Для рециркуляции допускается использовать воздух помещений, в которых отсутствуют выделения вредных веществ.
Размещение приточного отопительно-вентиляционного оборудования, кондиционеров, обслуживающих помещения, в которых не допускается рециркуляция воздуха, согласно требованиям нормативной документации следует предусматривать в изолированных помещениях.
Объединение в общую вытяжную установку потоков воздуха, содержащих вещества, которые могут вступать в химические реакции запрещено.
Основы проектирования производственной вентиляции
Расчет воздухообмена
Количество приточного воздуха, необходимого для обеспечения требуемых параметров воздушной среды в рабочей зоне, следует определять расчетом. При этом необходимо учитывать неравномерность распределения вредных веществ, тепла и влаги по высоте помещения и в рабочей зоне. Расчет производительности вентиляции выполняется:
- для помещений с тепловыделениями — по избыткам явного тепла
- для помещений с тепло- и влаговыделениями — по избыткам явного тепла, влаги и скрытого тепла, с проверкой на предупреждение конденсации влаги на поверхностях строительных конструкций и оборудования
- для помещений с газовыделениями — по количеству выделяющихся вредностей, из условия обеспечения предельно допустимых концентраций
В производственных помещениях с объемом на одного работающего менее 20 м 3 следует проектировать подачу наружного воздуха в количестве не менее 30 м 3 /ч на каждого работающего, а в помещениях с объемом на каждого работающего более 20 м 3 — не менее 20 м 3 /ч на каждого работающего.
Выбросы загрязненного воздуха
Выбросы в атмосферу воздуха, удаляемого общеобменной вентиляцией, содержащего вредные и неприятно пахнущие вещества должны предусматриваться так, чтобы их концентрации не превышали максимальных разовых концентраций в атмосферном воздухе для населенных пунктов (см. табл. 1)
Таблица 1. Предельно допустимые концентрации некоторых вредных веществ в атмосферном воздухе населенных пунктов
| Вещества | Предельно допустимые концентрации в мг/м3 | |
|---|---|---|
| максимальная разовая | среднесуточная | |
| 1. Азота двуокись | 0,085 | 0,085 |
| 2. Азотная кислота: | 0,4 | 04 |
| по молекуле НNО3 | ||
| по водородному иону | 0,006 | 0,006 |
| 3. Аммиак | 0,2 | 0,2 |
| 4. Анилин | 0,05 | 0,03 |
| 5. Ацетон | 0,35 | 0,35 |
| 6. Бензол | 1,5 | 0,8 |
| 7. Бензин (нефтяной, малосернистый в пересчете на С) | 5 | 1,5 |
| 8. Бензин сланцевый (в пересчете на С) | 0,05 | 0,05 |
| 9. Бутан | 200 | — |
| 10. Метанол | 1 | 0,5 |
| 11. Мышьяк (неорганические соединения, кроме мышьяковистого водорода, в пересчете на Аs) | — | 0,003 |
| 12. Пентан | 100 | 25 |
| 13. Пропилен | 3 | 3 |
| 14. Пыль нетоксическая | 0,5 | 0,14 |
| 15. Ртуть металлическая | — | 0,0003 |
| 16. Сажа (копоть) | 0,15 | 0,05 |
| 17. Сероводород | 0,008 | 0,008 |
| 18. Сероуглерод | 0,03 | 0,005 |
| 19. Толуол | 0,6 | 0,6 |
| 20. Углерода окись | 3 | 1 |
| 21. Фенол | 0,01 | 0,03 |
| 22. Хлор | 0,1 | 0,03 |
| 23. Этанол | 5 | 5 |
| 24. Этилен | 3 | 3 |
Воздух, удаляемый местными отсосами и содержащий пыль или вредные и неприятно пахнущие вещества, перед выбросом в атмосферу подлежит обязательной очистке. При этом для остаточного содержания вредных веществ необходимо предусматривать рассеивание вредностей в атмосферном воздухе с соблюдением тех же требований.
Здесь важно отметить, что при расчетах загрязнения атмосферного воздуха, создаваемого вентиляционными выбросами в населенных пунктах и на территории промышленных предприятий, необходимо учитывать фоновые (существующие) концентрации вредностей в районе строительства.
Сблокированное действие систем
Местные отсосы, удаляющие вредные вещества 1 и 2 классов опасности от технологического оборудования, следует блокировать с этим оборудованием таким образом, чтобы оно не могло работать при бездействии местной вытяжной вентиляции.
С точки зрения сблокированного действия систем отметим также, что при проектировании должно быть предусмотрено блокирование аварийной вентиляции с газоанализаторами, настроенными на допустимые концентрации вредных веществ. Тем самым достигается автоматический запуск вентиляции при повышении концентрации вредных веществ.
